Sketch. Construction / Standard Elements
A la hora de trabajar, se pueden generar dos tipos de
elementos:
Standard Elements: Son los elementos que constituyen el
perfil que posteriormente utilizaremos con
alguna herramienta del 3D (pad,
pocket, etc.)
Construction elements: Son elementos auxiliares, que
utilizaremos para crear el perfil definitivo (constituido por elementos
standard). Su representación en el Sketch es mediante línea discontinua y al
salir del Sketch al 3D, dichos elementos de construcción no son visualizados y,
por lo tanto, no son utilizados por ninguna herramienta del 3D.

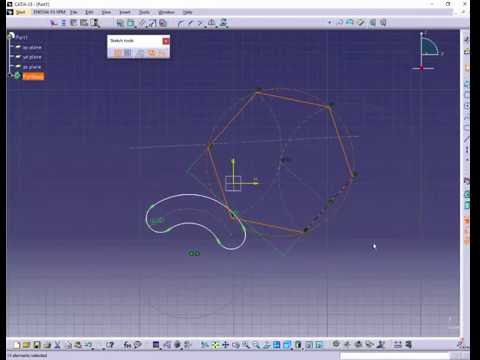

Al
crear determinados perfiles (hexágono, elongated hole, etc) el programa genera automáticamente
los elementos de construcción necesarios.
